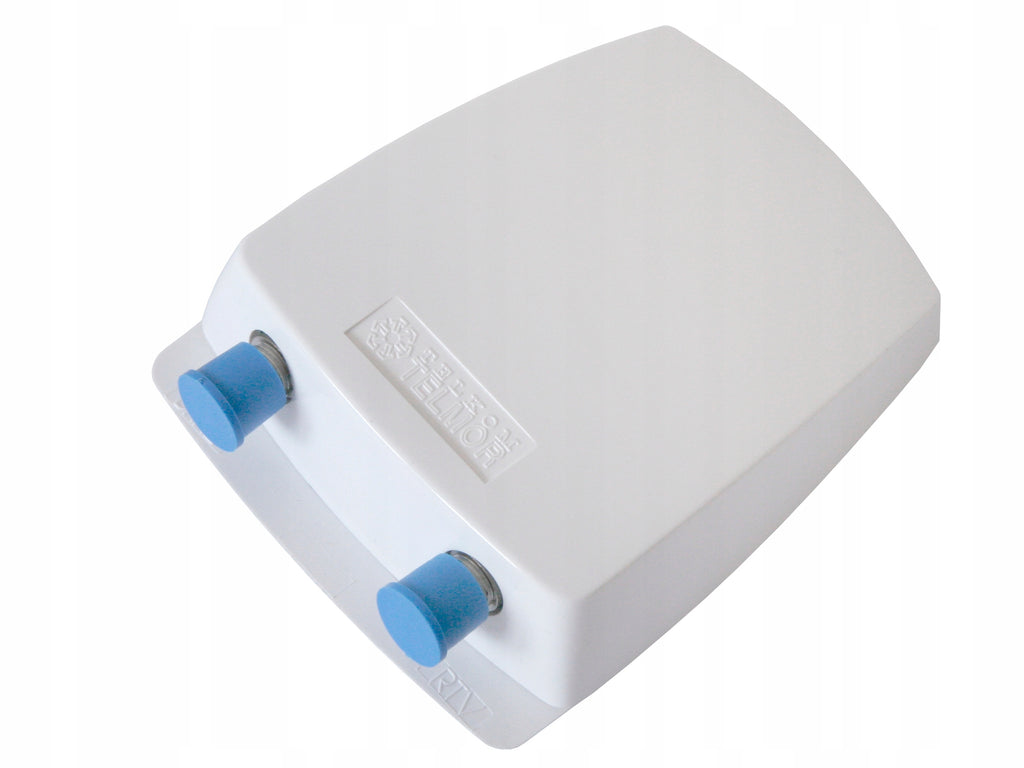

OEM GMF 350

Die Multimedia-Steckdosen der GMF-35x-Serie sind für kollektive Kabel-TV-Installationen gedacht, die einen Rückkanal nutzen – den angebotenen Datenübertragungsdienst (Internet) und VoIP-Telefonie. Die Steckdose verteilt die Summe der vom Koaxialkabel übertragenen Signale auf die entsprechenden Ausgänge: R (UKW-Radioempfänger), TV (TV-Empfänger), D - DATA (Kabelmodem).

Das Design des Gehäuses der GMF-Multimedia-Buchse ermöglicht den Einbau in ein Kunststoffgehäuse vom Typ OGF (Maus). Aus diesem Grund kann es in Kabelfernsehgeräten als Endanschluss für Teilnehmer verwendet werden.

Die Multimedia-Steckdosen der GMF-Serie sind für den Innenbereich vorgesehen.

• Voller Betriebsfrequenzbereich 5–862 MHz.


• Aufteilung der Signale in separate dedizierte Ausgänge: R/TV/DATA.


• Gleichmäßige Unterdrückung von Signalverlusten in beiden Übertragungsrichtungen im DATA-Pfad.


• Effektive Störunterdrückung von der Ausgangsseite zum Rückkanal >30dB.


• Robuster ZnAl-Druckgusskörper.


• Sehr hoher Abschirmfaktor.


• Einfache Montage und sichere Verbindung – Steckdosen Typ F.


• Ästhetischer Mauskörper.

Spezifikationen:

• Sperrband: RTV->WE: 5-65 MHz


• RTV-Trackband (WE->RTV): 87-862 MHz


• TV-Frequenzband (WE->TV) MHz: /


• R-Spurband (WE->R) MHz: /


• Spurband: WE->D: 87-862 MHz


• Spurband: D->WE: 5-65 MHz


• Rückwärtsunterdrückung (RTV->WE): min. 30 dB


• Reverse Rejection (TV und R->WE) dB: /


• Pfaddämpfung (WE->RTV): 3,0 dB


• TV-Pfaddämpfung in dB: /


• Pfaddämpfung R dB: /


• Pfadverlustunterdrückung (WE->D): Max. 10,5 dB


• Pfadverlustunterdrückung (D->WE): Max. 1,0! dB


• Ausgangstrennung (RTV-D): min. 30,0 dB


• Ausgangstrennung (D-TV) dB: /


• Ausgangstrennung (D-TV) dB: /


• Ausgangstrennung (R-TV) dB: /


• Der Pegel des vom Modem an den Ausgang gelieferten Signals. D (5–65 MHz): max. 120 dBuV max.


• Steckertyp: 3 x F-Buchse
