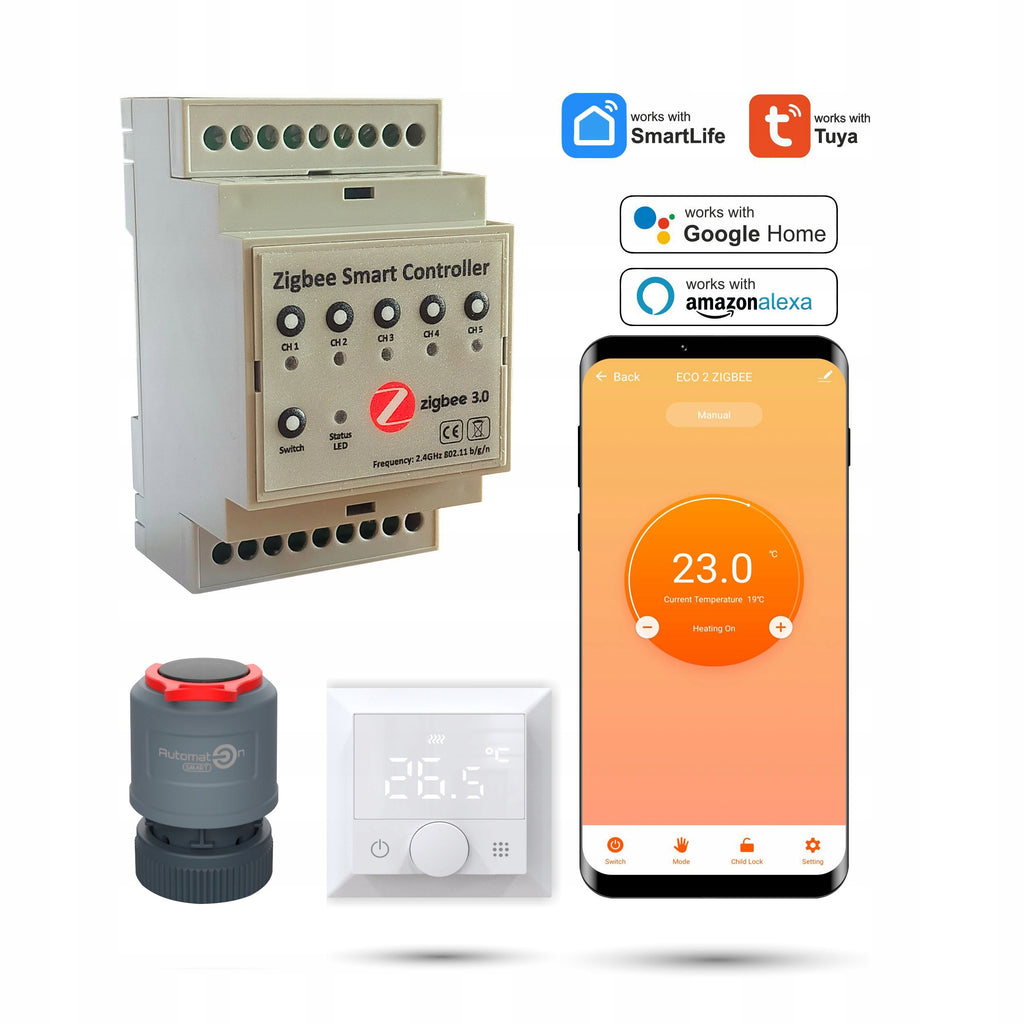

Fußbodenheizungsset Tuya, 6-teilig

Das Set beinhaltet:

• Zigbee-Controller - 1 Stk.


• Raumthermostat Zigbee ECO - 2 Stk.


• „Zigbee“ -Tor – 1 Stk.


• thermoelektrische Antriebe - 2 Stk.

Mit dem smarten Fußbodenheizungsregler „Zigbee“ können Sie den Betrieb der Fußbodenheizung steuern. Der Zigbee-Controller arbeitet kabellos mit den Zigbee -Raumthermostaten in den einzelnen Räumen zusammen und ermöglicht Ihnen die individuelle Regelung jedes Heizkreises. Das gesamte System wird von einem Zigbee-Gateway überwacht und lässt sich bequem über eine Telefon- App steuern. Die vorgeschlagene Lösung erhöht den Komfort bei der Nutzung der Fußbodenheizung und senkt die Heizkosten des Hauses oder der Wohnung.

Das Funktionsprinzip der Fußbodenheizungssteuerung „Zigbee 3.0“.

Das System ermöglicht eine automatische, kabellose Steuerung der Heizung in Abhängigkeit von der Temperatur in einzelnen Räumen. Raumthermostate überwachen ständig die Temperatur und senden bei Bedarf über die Zigbee-Schnittstelle ein Signal an den Controller, um die Heizung ein- oder auszuschalten. Der Zigbee-Controller ist für die Steuerung des Betriebs der thermoelektrischen Aktoren jedes Heizkreises verantwortlich.

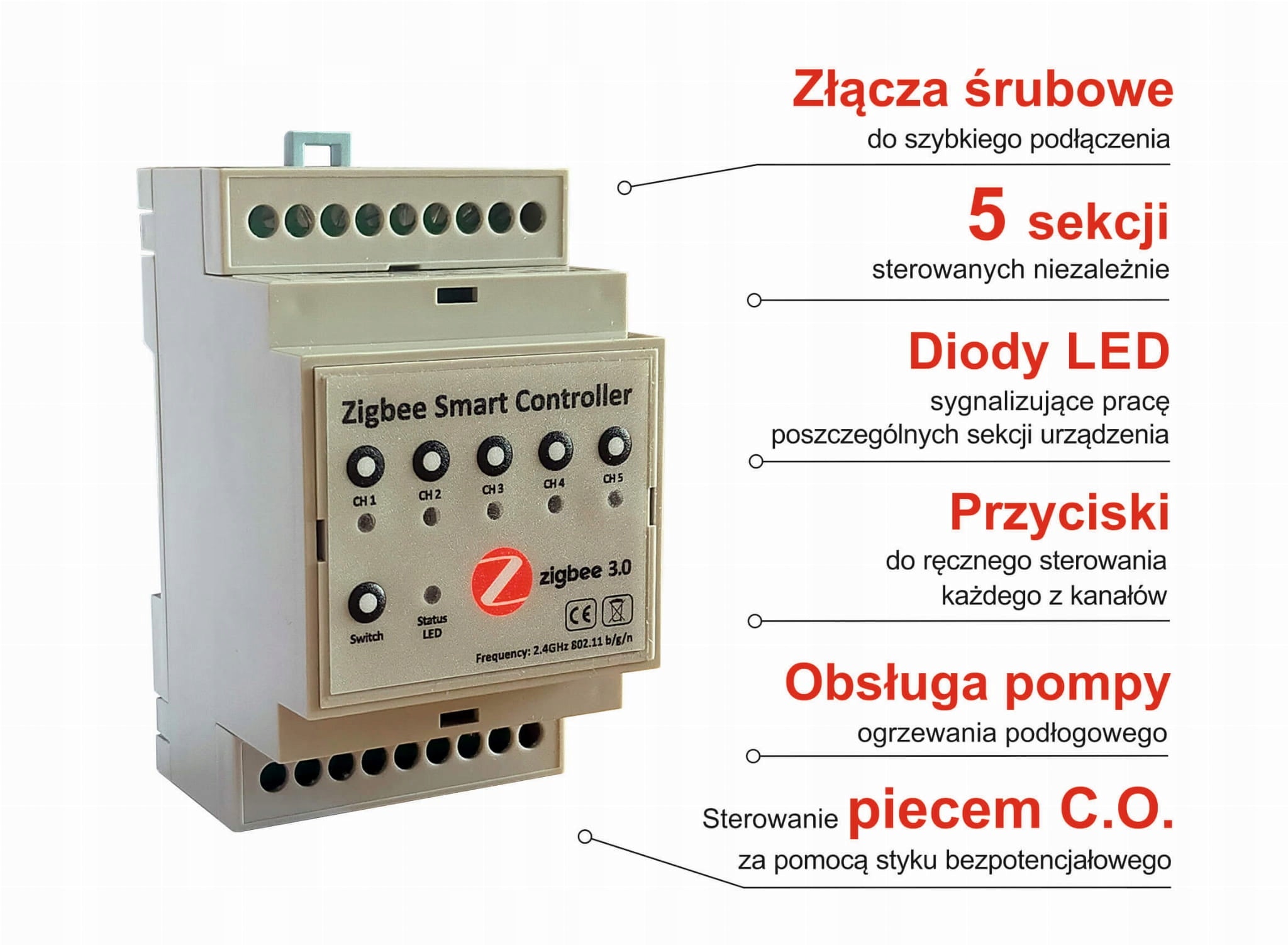

Technische Daten des Zigbee-Controllers:

• WLAN-Netzwerkfrequenz : 2,4 GHz.


• Wi-Fi-Protokollstandard: Für die Verbindung mit einem Wi-Fi-Netzwerk ist ein Zigbee-Gateway erforderlich. Wir bieten auch einen WLAN-Controller an, der direkt mit dem WLAN-Netzwerk kommuniziert.


• Versorgungsspannung des Controllers : 85-240 VAC 50 Hz


• Anzahl einzeln geregelter Heizkreise : max. 5


• 230-V- Ausgangslast der Kopfsteuerung: 3 A – bis zu 5 Gänge pro Controller-Kanal


• Ausgangsleistung der Zentralheizungspumpe. 230V: 3A


• Gesamtlastkapazität des Controllers : nicht mehr als 10 A


• Manuelle Steuerung: mit Tasten – für jeden Kanal separat


• Betriebssignalisierung : optisch, mittels LEDs


• Schutzart : IP 20


• Abmessungen: 90,2 x 53,3 x 57,5 ​​mm


• Der WLAN-Controller ist für die Montage auf einer DIN-TH-35-Schiene in Montageschränken vorgesehen.

Passen Sie den Heizplan an Ihre Bedürfnisse an

Mit dem Betriebsplan können Sie die Temperatur in bis zu 6 Zeitintervallen einstellen und die Arbeits- und Freizeittage in 5+2, 6+1 oder 7 Tage einteilen. Diese Funktion ermöglicht unterschiedliche Einstellungen für Samstag und Sonntag oder nur für Sonntag . Bei Bedarf kann der Zigbee Tuya-Raumthermostat sieben Tage die Woche nach demselben Zeitplan betrieben werden.

Mit einem intelligenten Raumthermostat können Sie auch die Betriebseinstellungen des Geräts basierend auf atmosphärischen Bedingungen programmieren, z. B. Außentemperatur, Luftfeuchtigkeit, Wettervorhersage, Sonnenaufgangs- oder Sonnenuntergangsvorhersage . In diesem Fall lädt das Gerät je nach Standort automatisch Daten herunter. Die Planung ermöglicht eine flexiblere Regulierung und Kontrolle der Temperatur in einzelnen Räumen und senkt so die Heizkosten .

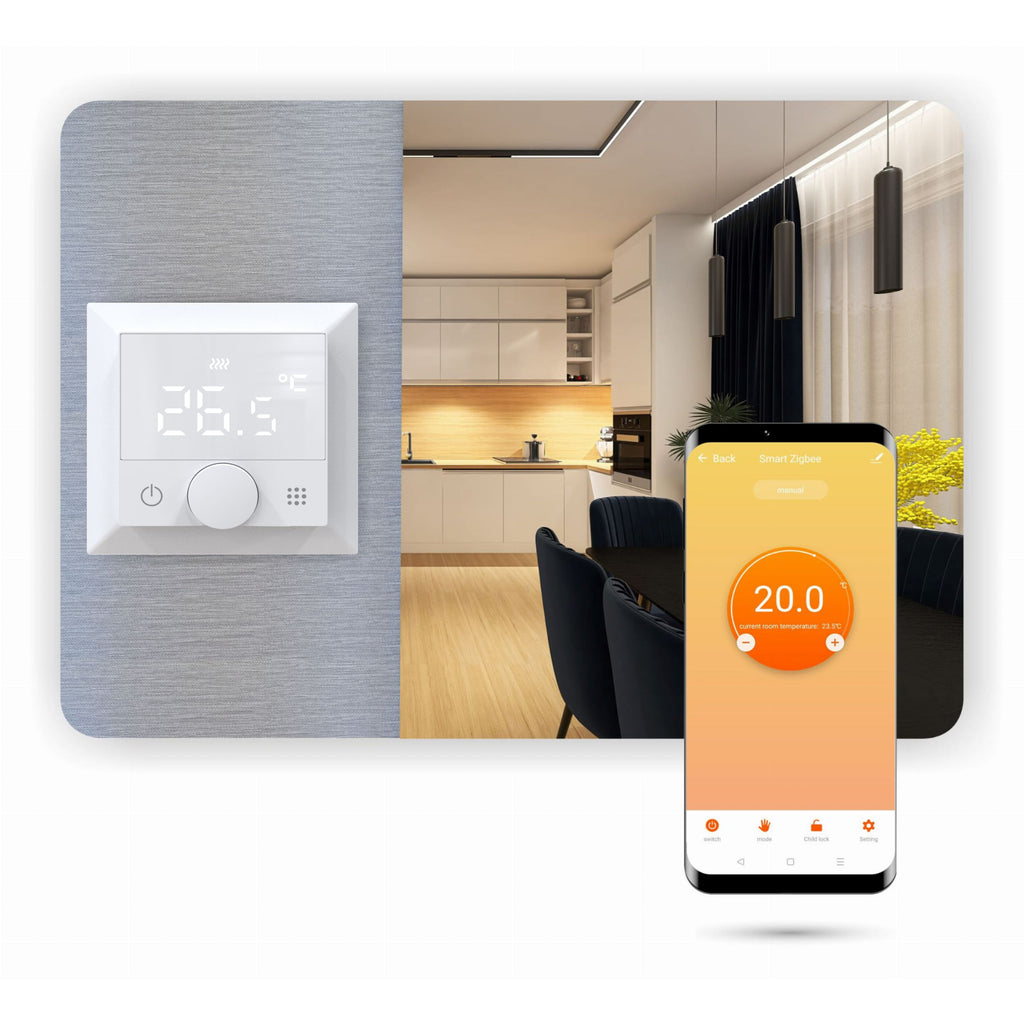

Technische Daten des Raumthermostats:

• Farbe : weiß


• Material : ABS


• WLAN-Netzwerkfrequenz : 2,4 GHz


• Wi-Fi-Protokollstandard : Zigbee 3.0 – für die Verbindung mit einem Wi-Fi-Netzwerk ist ein Zigbee-Gateway erforderlich. Wir bieten auch einen WLAN-Raumthermostat an, der direkt mit dem WLAN-Netzwerk kommuniziert.


• Stromversorgung : 90–240 V Wechselstrom


• Gesamtbelastbarkeit des Thermostats : nicht mehr als 3A


• Temperaturmessbereich: 1 bis 70 °C, Messauflösung 0,5 °C


• Genauigkeit der Temperaturmessung: +/- 0,5 °C.


• Temperatursensortyp: NTC(10k)1%.


• Größe mit Rahmen : 86*86*27mm


• Größe ohne Rahmen: 55*55*27mm


• Montage: Unterputzmontage fi 60 mm

Einfache Installation und Anschluss

Der smarte Raumthermostat „Zigbee“ ist für den Einbau in handelsübliche Anschlussdosen mit einem Durchmesser von 60 mm vorgesehen.

Der Anschluss des Raumthermostats erfolgt durch Anschluss der 230-V-Wechselstromquelle an die Klemmen 3 und 4 . Wenn der Thermostat an einen normalerweise geschlossenen thermoelektrischen Stellantrieb angeschlossen ist, wird er an die Klemmen 1 und 3 angeschlossen. Der Schließerantrieb wird an die Klemmen 2 und 3 angeschlossen.

Erweitern Sie Ihre Smart-Home-Funktionen mit ZigBee 3.0

ZigBee 3.0 ist ein drahtloses Funkkommunikationssystem, das sehr häufig zur Steuerung von Smart-Home -Netzwerken eingesetzt wird.

Der Einsatz von ZigBee-Geräten lohnt sich dort, wo die Zuverlässigkeit automatisierter Prozesse sehr wichtig ist.

Da die Automatisierung über das Bedienfeld (Gateway) gesteuert wird, werden die programmierten Regeln unabhängig vom WLAN-Netzwerkzugriff oder dem Fehlen einer Internetverbindung umgesetzt .

Ein weiterer unbestrittener Vorteil dieser Kommunikationsform ist die Geschwindigkeit . Geräte, die das ZigBee -Protokoll verwenden, verbinden sich nach einer Zustandsänderung im Bruchteil einer Sekunde mit der Zentrale. Im Vergleich dazu benötigen WLAN-Geräte etwa ein paar Sekunden, um sich mit einem WLAN-Netzwerk zu verbinden und das erforderliche Signal zu übertragen. Daher haben ZigBee-Geräte einen großen Vorteil bei der Erstellung automatisierter Regeln – intelligente Regeln.

Die Verbindung über das ZigBee -Protokoll zeichnet sich im Gegensatz zur klassischen Verbindung über WLAN durch einen äußerst geringen Energieverbrauch aus. Dies gewährleistet eine lange Betriebszeit batteriebetriebener Geräte wie Temperatur- und Feuchtigkeitssensoren, Überschwemmungsmelder oder Tür- und Fenster-Auf-/Zu-Sensoren.

Die Netzwerktopologie gewährleistet eine stabile Verbindung zwischen dem Gateway und den einzelnen Systemkomponenten, da jeder Empfänger gleichzeitig ein Sender ist. Der Ausfall eines Geräts führt nicht zum Ausfall des gesamten Netzwerks.

Multimediales Zigbee/Bluetooth-Gateway

Ein Multimedia-Gateway , auch Zigbee/Bluetooth -Gateway genannt, ist nichts anderes als eine Steuerzentrale für verschiedene Smart-Home- Geräte. Zusätzlich zu dem im Kit enthaltenen Fußbodenheizungsregler und den Temperatursensoren können an das Zigbee-Gate weitere mit dem Programm Tuya / Smart Life kompatible Geräte angeschlossen werden, die nach den Datenübertragungsprotokollen Zigbee und Bluetooth arbeiten.

An das Gateway können bis zu 128 Geräte angeschlossen werden, z. B. Heizungssteuerungen, Heizkörperköpfe, Temperatur- und Feuchtigkeitssensoren, Thermostate, Befeuchtungssteuerungen, Überschwemmungssensoren, Tür- und Fenstersensoren, Bewegungssensoren, elektrische Vorhänge oder Rollladensteuerungen. Das Gateway reduziert die Belastung Ihres Routers deutlich und sorgt für eine sehr schnelle und sichere Datenübertragung.

Technische Daten des Zigbee-/Bluetooth-Gateways

• Datenübertragungsprotokolltyp – ZIGBEE 3.0 IEEE 802.15.4 / WiFi 802.11bgn / BLUETOOTH 4.2 802.11n


• Eine Sprachsteuerung ist über externe Assistenten wie Google Home oder Amazon Alexa möglich


• Zigbee-Kommunikationsentfernung – nicht mehr als 100 Meter (im offenen Bereich)


• WLAN- Verbindungsentfernung – nicht mehr als 80 Meter (im offenen Bereich)


• Bluetooth- Verbindungsentfernung – nicht mehr als 50 Meter (im offenen Bereich)


• Versorgungsspannung : 90-250 V AC 50 Hz


• Installation: direkt in die Steckdose


• Betriebstemperatur : von -10 bis 50 °C


• Abmessungen: 56x56x23 mm


• kompatibel mit IOS/Android -Betriebssystemen


• Mehrbenutzerbetrieb ist möglich


• intuitive und übersichtliche Verwaltung


• einfache Installation.

Thermoelektrische Aktoren – zur Steuerung von Heizkreisen

Thermoelektrische Stellantriebe dienen zur Steuerung des Wasserflusses in einzelnen Kreisläufen der Fußbodenheizung. Die Montage an den Kollektorköpfen erfolgt über eine Mutter mit M30X1,5-Gewinde. Der Betrieb des Stellantriebs wird von einem Zigbee-Controller gesteuert, der je nach Temperatur in den einzelnen Räumen den Durchfluss zum entsprechenden Heizkreis öffnet oder schließt. Darüber hinaus verfügen thermoelektrische Aktoren über eine Verriegelung in der geöffneten Position, um die Erstinstallation zu erleichtern. Nach dem Einbau müssen Sie den roten Stift herausziehen, der den Kolben freigibt.

Technische Daten:

Versorgungsspannung: ELEKTRISCHE SPANNUNG: 230 V AC

Gewinde : M30x1,5

Kolbenhub: 3-5 mm

Stromverbrauch: 2-3W

Öffnungszeit: 2 Std.: 3-5 Min.

Typ: NC – normalerweise geschlossen

Umgebungstemperatur: Von -5°C bis +60°C

Kabellänge : 90 cm

Schutzklasse: IP54

Farbe : weiß

Anzeige zum Öffnen und Schließen.

Steuern Sie Ihre Heizung von überall auf der Welt

Planen Sie einen Urlaub? Unerwartete Reise gescheitert? Mit dem Zigbee-Fußbodenheizungsset können Sie Ihre Heizung effektiv steuern, egal ob Sie unterwegs oder bequem vom Sofa aus sind.

Sparen Sie Geld mit der intelligenten Zigbee-Fußbodenheizungssteuerung

Heizkosten sind ein fester Bestandteil der Haushaltskasse und nehmen angesichts der aktuell hohen Preise für Kohle, Gas und Strom einen immer größeren Anteil ein.

Eine Möglichkeit, die Heizkosten zu senken , ist die intelligente Regulierung der Temperatur unter Berücksichtigung des Raumzwecks oder der Tageszeit.

Dank der kabellosen Fußbodenheizung können wir beispielsweise im Flur, wo wir uns weniger aufhalten, eine niedrigere Temperatur einstellen als im Wohn- oder Schlafzimmer, wenn wir schlafen. Auch wenn die Temperatur zu Hause gesenkt wird, wenn die Haushaltsmitglieder arbeiten oder in der Schule sind, lässt sich viel sparen .

Nach Berechnungen von Experten spart eine Absenkung der Temperatur in einem beheizten Raum um nur 1 °C 5-6 % aller Heizkosten. Es ist erwähnenswert, dass der erwähnte Temperaturunterschied praktisch nicht wahrnehmbar ist und daher unseren thermischen Komfort nicht beeinträchtigt.

Sparen Sie Geld mit der intelligenten Zigbee-Fußbodenheizungssteuerung

Heizkosten sind ein fester Bestandteil der Haushaltskasse , die zusammen mit den derzeit steigenden Preisen für Kohle, Gas oder Strom einen immer größeren Teil davon ausmachen.

Eine Möglichkeit, die Heizkosten zu senken , ist die intelligente Regulierung der Temperatur unter Berücksichtigung des Raumzwecks oder der Tageszeit.

Dank der kabellosen Fußbodenheizung können wir beispielsweise im Flur, wo wir uns weniger aufhalten, eine niedrigere Temperatur einstellen als im Wohn- oder Schlafzimmer, wenn wir schlafen. Auch wenn die Temperatur zu Hause gesenkt wird, wenn die Haushaltsmitglieder arbeiten oder in der Schule sind, lässt sich viel sparen .

Nach Berechnungen von Experten spart eine Absenkung der Temperatur in einem beheizten Raum um nur 1 °C 5-6 % aller Heizkosten. Es ist erwähnenswert, dass der erwähnte Temperaturunterschied praktisch nicht wahrnehmbar ist und daher unseren thermischen Komfort nicht beeinträchtigt.

Unterstützen Sie die polnische Wirtschaft – kaufen Sie polnische Produkte

Der Zigbee-Controller wurde in Polen entwickelt und hergestellt. Mit dem Kauf unterstützen Sie die polnische Wirtschaft.

Zusammen mit dem Zigbee-Controller erhalten Sie außerdem:

• Manager


• technische Hilfe
