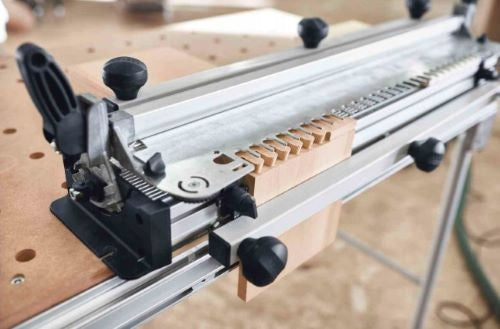

FESTOOL trapeces veida savienojumu šablonu komplekts VS 600 SZO 20 491153

Īsumā par preci

Prece: Veidņu komplekts FESTOOL VS 600 SZO 20 dūres savienojumiem 491153. Kategorija: Frēzēšanas mašīnas.

• Ražotājs: Festool
• Modelis: 491153

Veidņu komplekts atvērtu savienojumu veidošanai ar t.s. dūres asti.

Komplektā ietilpst:

• kopēšanas gredzens Ø 13,8 mm (pie OF 1010) Nr. 484176
• kopēšanas gredzens Ø 24 mm (pie OF 1010) Nr. 490771
• frēzēšanas veidne

Tehniskie dati:

• Darba materiāla biezums: 14 - 25 mm
• frēzēšanas mašīnām OF 900, OF 1000, OF 1010, OF 1010 R, OF 1400

Tehniskie dati:

• D: 13,80 mm
• d: 10,80 mm

Šis kopēšanas gredzens ir būtisks ķīļu un atvērta savienojuma frēzēšanai ar "dūres asti". Tas ir precīzi saskaņots ar sistēmas veidnēm, lai izveidotu VS 600 savienojumus.

• Piemērots SZO 20 veidnei ar VS 600 savienojuma sistēmu
• Piemērots FZ 10 veidnei ar VS 600 savienojuma sistēmu
• Piemērots DS 32 VS 600 savienojuma sistēmas veidnei
• Izmantojot centrēšanas tapu 492187, ir iespējams precīzi centrēt kopēšanas gredzenu

Tehniskie dati:

D: 24,00 mm

Šis kopēšanas gredzens tiek izmantots daļēji nosegta savienojuma frēzēšanai uz "dūres astes" SZ 20 un atvērta savienojuma frēzēšanai uz "dūres astes" SZO 20.

• Ideāli piemērots sistēmai ar veidnēm daļēji nosegtiem vai atvērtiem savienojumiem uz "dūres astes"
• piemērots SZ 20 un SZO 20 veidnēm ar VS 600 savienojuma sistēmu
• Izmantojot centrēšanas tapu 492187, ir iespējams precīzi centrēt kopēšanas gredzenu

Veidņu komplekts, kas kopā ar VS 600 ļauj veidot atvērtu savienojumu ar 20 mm "dūres asti".

• Vienkārši ievietojiet veidni pamatvienībā VS 600, lai jebkurā laikā varētu veidot atkārtotus stūru savienojumus
• Veidni sliedēm var regulēt ar 2 ekscentriskajiem riteņiem
• atklātām savienojumiem ar "dūres astes" sliedi, 20 mm sliedes izmērs
• Kopēšanas gredzeni OF 1400 ir jāpasūta atsevišķi

Galvenie pielietojumi

• Piemērots ierīcēm ar tipiem: OF 1010, OF 1400
• Atvērtu dūres savienojumu veidošanai
• Stūra savienojumi masīvkokam

Specifikācijas
